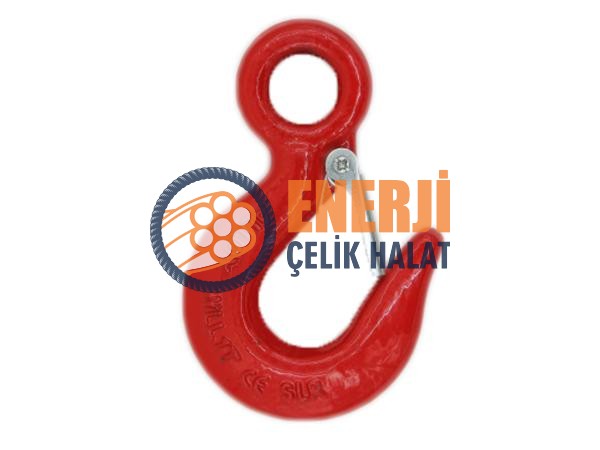

Alaşımlı ve Karbon Çelik Gözlü Vinç Kancası
Alaşımlı ve Karbon Çelik Gözlü Vinç Kancası
Özellikler
● G70 kaldırma kancası malzemesi: alaşımlı çelik;
● G43 gözlü kaldırma kancası malzemesi: karbon çeliği;
● Dövme ve ısıl işlem görmüştür.
● Nihai yük, Çalışma Yükü Limitinin 5 katıdır.

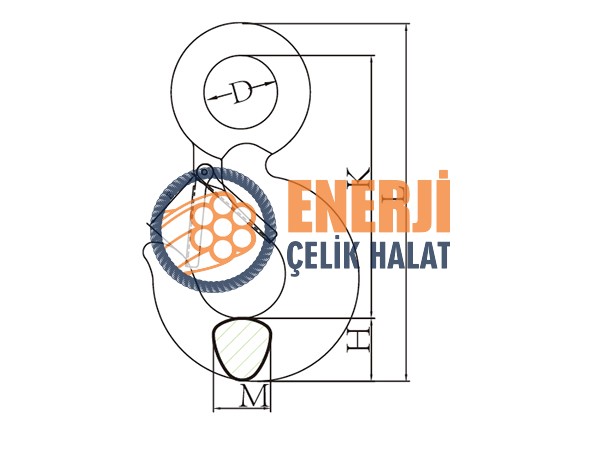

Parametreler (Birim: mm)
| Ağırlık (kg) | Alaşımlı çelik | Karbon çelik | D±0.6 | E±2 | H±1.5 | K±2.5 | M±5 | L±3 | ||
| Çalışma yükü sınırı (t) | Kırılma yükü (t) | Çalışma yükü sınırı (t) | Kırılma yükü (t) | |||||||
| 0.21 | 0,75 | 3,75 | 0,5 | 2.5 | 16.5 | 19 | 17 | 72 | 16 | 97 |
| 0,28 | 1 | 5 | 0,75 | 3,75 | 19 | 22 | 19 | 82 | 16 | 110 |
| 0.4 | 1.5 | 7.5 | 1 | 5 | 23 | 23 | 21 | 93.5 | 17.5 | 125 |
| 0,65 | 2 | 10 | 1.5 | 7.5 | 28 | 24 | 26 | 103 | 21 | 140.5 |
| 0,81 | 3 | 15 | 2 | 10 | 31 | 27.5 | 28 | 119 | 23 | 162 |
| 1.75 | 5 | 25 | 3 | 15 | 39 | 33 | 37 | 146 | 30 | 201 |
| 3.77 | 7 | 35 | 5 | 25 | 51 | 40 | 46.5 | 186,5 | 38 | 256 |
| 6.8 | 11 | 55 | 7.5 | 37.5 | 62 | 51 | 57 | 231.5 | 46 | 317 |
| 9.96 | 15 | 75 | 10 | 50 | 73 | 57 | 70 | 260 | 55 | 360 |
| 15.33 | 22 | 110 | 15 | 75 | 89 | 75 | 76 | 318 | 68.5 | 434 |
| 27.2 | 30 | 150 | 20 | 100 | 90 | 82 | 91 | 360 | 70 | 495.5 |
