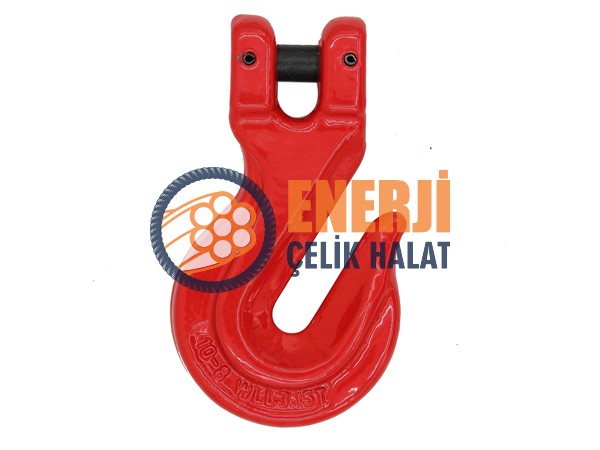

G80 U.S. Type Clevis Grab Hook
G80 U.S. Type Clevis Grab Hook
Özellikler
● Yüksek yoğunluklu ve yüksek tokluğa sahip özel alaşımlı çelikten dövülür ve ardından ısıl işleme tabi tutulur;
● EN818-2 standardını karşılayabilen askı ve G80 zincirleri ile eşleştirilebilir;
● Her bir iş parçası, çalışma yükü sınırının 2,5 katı testten geçmelidir;
● Örnekleme ve 20000 kez yorulma testi yapmalıyız;
● Her bir ürün partisi için sıkı numune alma ve kırılma testi yapmalıyız;
● %100 manyetik toz kusur tespiti yapmalıyız;
● Aynı sertliğe sahip olduklarından emin olmak için pimin %100'ü test edilmelidir;
● Yüzey işleme: plastik püskürtme.
● Renk kodu: kırmızı RAL3020/sarı RAL1003.

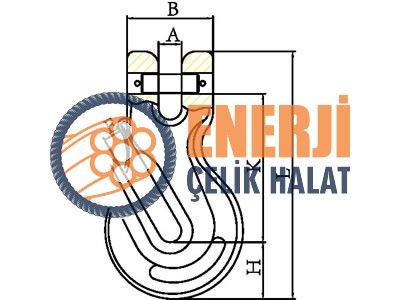

Parametreler (Birim: mm)
| AĞIRLIK | Çalışma Yükü Sınırı (t) | Kopma Yükü (t) | A±0,5 | E±O.5 | B±1.5 | H±1 | K±2 | L±2 |
| 0,22 | 1.2 | 4.8 | 8 | 8 | 34 | 19.5 | 57 | 90.5 |
| 0.31 | 2 | 8 | 9.5 | 9.5 | 41 | 23 | 65.3 | 106.5 |
| 0.7 | 3.2 | 12.8 | 12.7 | 12.5 | 46 | 31 | 82 | 137 |
| 1.8 | 5.4 | 21.6 | 16 | 16.7 | 61 | 43 | 113 | 184.5 |
| 3.1 | 8.2 | 32.8 | 19.5 | 20 | 68.5 | 49 | 129.5 | 215 |
| 4.1 | 12.8 | 51.2 | 24 | 24 | 88 | 58 | 152 | 254 |
| 6.2 | 15.5 | 62 | 27 | 26 | 96 | 64.8 | 178 | 295 |
