G80 ABD TİPİ ANA BAĞLANTI
G80 ABD TİPİ ANA BAĞLANTI
Parametreler (Birim: mm)
| Ağırlık (kg) |
Zincir 80 |
Wll 1 Ayak 0-45° |
Wll 2 ayak 0-45° |

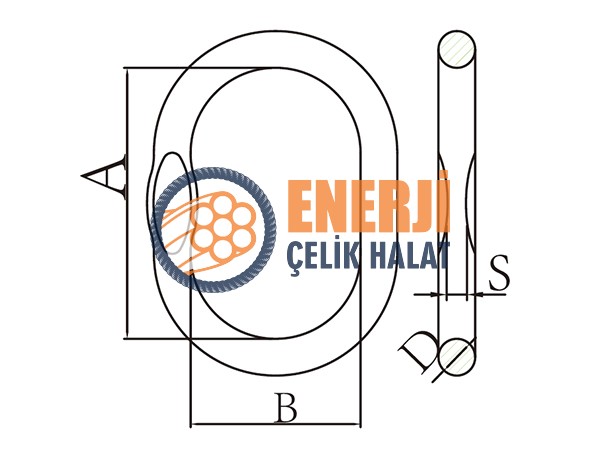

Papa(t) olacak | boyut(mm) | |||
| A | B | C | D | |||||
| 0,27 | 1/4 | 1.12 | 1.6 | 1.6 | 100±5 | 60±5 | 12±1 | 6±0,5 |
| 9/32 | 1.5 | - | ||||||
| 0,38 | 9/32 | 1.5 | 21.2 | 2.5 | 100±5 | 60±5 | 14±1 | 7,6±0,5 |
| 5/16 | 2 | - | ||||||
| 0,85 | 5/16 | 2 | 2.8 | 4 | 160±6 | 90±5 | 18±1 | 8,4±0,5 |
| 3/8 | 3.15 | - | ||||||
| 1.2 | 3/8 | 3.15 | 4.25 | 6.5 | 160±6 | 90±5 | 20±1 | 10,5±0,5 |
| 1/2 | 5.3 | - | ||||||
| 1.63 | 1/2 | 5.3 | 7.5 | 8 | 180±6 | 100±5 | 22±1 | 13,5±0,5 |
| 5/8 | 8 | - | ||||||
| 2.13 | 5/8 | 8 | 11.2 | 11.5 | 180±6 | 100±5 | 25±1 | 16,5±0,5 |
| 19 mm | 11.2 | - | ||||||
| 3.81 | 3/4 | 12.5 | - | 11.8 | 270±7 | 140±6 | 28±1/2 | 19±0,5 |
| 5.05 | 19 mm | 11.2 | 16 | 16 | 270±7 | 140±6 | 32±1/2 | 19±0,5 |
| 7/8 | 15 | - | ||||||
| 6.83 | 7/8 | 15 | 21.2 | 24 | 285±7 | 155±6 | 36±1/2 | 20±0,5 |
| 1 | 21.2 | - | ||||||
| 8.9 | 28mm | 25 | - | 25 | 300±8 | 160±6 | 40±1/2 | 26±0,5 |
| 12.8 | 1 | 21.2 | 30 | 31.5 | 340±10 | 180±6 | 45±1/2 | 26±0,5 |
| 11/4 | 31.5 | - | ||||||
| 17.3 | 11/4 | 31.5 | 45 | 45 | 39010 | 215±7 | 51±1/2 | 32±0,5 |
