Alaşımlı Çelik Askı Bağlayıcı
Alaşımlı Çelik Askı Bağlayıcı

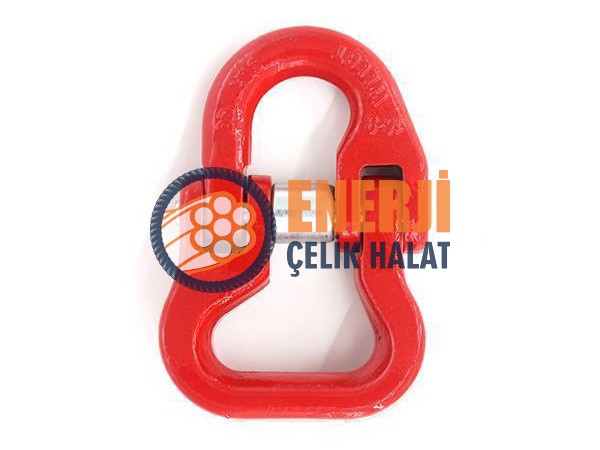

G80 ASKI KONNEKTÖRÜ
Özellikler
● Yüksek yoğunluklu ve yüksek tokluğa sahip özel alaşımlı çelikten dövülür ve ardından ısıl işleme tabi tutulur;
● EN818-2 standardını karşılayabilen askı ve G80 zincirleri ile eşleştirilebilir;
● Her bir iş parçası, çalışma yükü sınırının 2,5 katı testten geçmelidir;
● Örnekleme ve 20000 kez yorulma testi yapmalıyız;
● Her bir ürün partisi için sıkı numune alma ve kırılma testi yapmalıyız;
● %100 manyetik toz kusur tespiti yapmalıyız;
● Aynı sertliğe sahip olduklarından emin olmak için pimin %100'ü test edilmelidir;
● Yüzey işleme: plastik püskürtme.
● Renk kodu: kırmızı RAL3020/sarı RAL1003.
Parametreler (Birim: mm)
| Ağırlık (kg) | Takma Yükü Limiti (t) | Kopma Yükü (t) | A±1.5 | B±2 | K±2 | W±2 | G±1 | E±1 |
| 0.2 | 1.12 | 4.48 | 15 | 60 | 56 | 40 | 18 | 7 |
| 0.3 | 2.0 | 8.0 | 20 | 61.5 | 63.7 | 40 | 24 | 9.5 |
| 0,68 | 3.15 | 12.6 | 24 | 66 | 83 | 39 | 30.5 | 11 |
| 1.47 | 2.3 | 21.2 | 28 | 88 | 93.7 | 55 | 36.8 | 16.5 |
| 2.3 | 8 | 32 | 34.5 | 108 | 120 | 65.5 | 45.2 | 19.8 |
| 3.3 | 12.5 | 50 | 41 | 129 | 138 | 80 | 51.8 | 23 |
| 6.89 | 15 | 60 | 50 | 191 | 180 | 126 | 70 | 26 |
| 10.62 | 21.2 | 84.8 | 58 | 228.4 | 209.5 | 152 | 86 | 30 |
| 18.92 | 31.5 | 126 | 72.5 | 252 | 279 | 160 | 91 | 55 |
Nihai yük, Çalışma Yükü Limitinin 4 katıdır.
